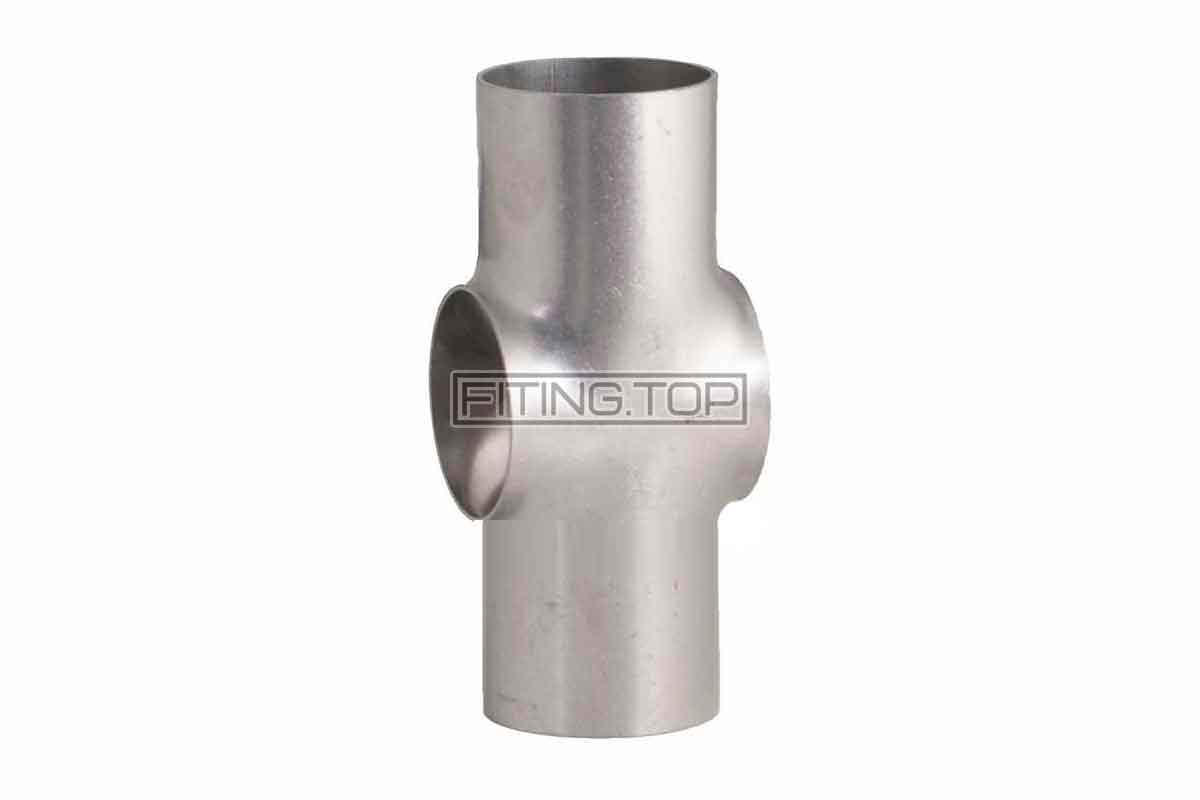

Что такое нержавеющая крестовина и почему она важна

Начнем с простого: крестовина — это соединительный элемент, который служит для объединения четырех труб в одном узле, как буква «Х». В пищевой промышленности и пивоварении чаще всего используются нержавеющие крестовины, поскольку обычная сталь в таких условиях быстро приходит в негодность из-за коррозии и воздействия химических моющих средств.

Сделаю небольшой отступ — в начале моей карьеры, еще в 2005 году, мы однажды столкнулись с проблемой: на одной из линий по розливу пива начали появляться подтекания в узлах соединений. Причина оказалась в использовании крестовин из нержавеющей стали AISI 304 с недостаточно хорошей обработкой швов. Тогда мы пересмотрели всю конструкцию, перешли на крестовины AISI 316 с улучшенной полировкой, и проблема ушла. Вот с тех пор я и стал обращать особое внимание на качество и марки сталей.

Марки стали для нержавеющих крестовин — разбираемся в деталях

Самые распространенные марки — AISI 304 и AISI 316. Если говорить простыми словами, то 304-я — это базовая пищевая нержавейка, которая отлично подходит для сухих или слабоагрессивных сред. Но если речь идет о более агрессивных веществах, например, кислотах, солях или высокой влажности, то лучше выбрать 316-ю. В ней добавлен молибден, который значительно улучшает коррозионную стойкость, особенно в хлорсодержащих средах.

Интересно, что AISI 316L — более мягкий вариант 316-й, с пониженным содержанием углерода. Это важно, если крестовина будет подвергаться сварке — с L-версией меньше рисков образования карбидных зон, которые могут привести к межкристаллитной коррозии. Когда мы варили крестовины под заказ для одной крупной пивоварни, именно 316L оказался оптимальным выбором.

Конструкция и особенности изготовления

Крестовины бывают нескольких видов — равнопроходные и неравнопроходные (или редукционные). Последние используются, когда нужно соединить трубы разных диаметров. При этом переходы должны быть плавными, без острых углов, чтобы не создавать турбулентностей и не задерживать продукт внутри труб.

Технология производства тоже имеет значение. Наиболее надежные крестовины делают методом горячей штамповки с последующей механической обработкой и полировкой. Это обеспечивает равномерную толщину стенок и отличное качество поверхности, что критично для пищевой и фармацевтической промышленности.

Лично я однажды проверял крестовину после неудачного заказа — сварные швы были некачественные, с явными пропусками и наплывами, что при работе вызывало микротрещины и быстрое разрушение детали. Такой опыт научил меня, что лучше немного переплатить за изделие от проверенного производителя, чем экономить и потом терять время и деньги на ремонт.

Применение в пищевом оборудовании и пивоварении

Нержавеющая крестовина в пищевом оборудовании — это сердце многих технологических линий. Особенно часто она встречается в системах CIP (Cleaning In Place) — мойки оборудования на месте без разборки. Здесь важна не только прочность и коррозионная стойкость, но и безупречная чистота поверхности, чтобы не оставалось следов бактерий.

Например, в пивоварнях крестовина связывает ферментеры с охладителями и разливочным оборудованием, позволяя продукту плавно перемещаться по трубам. Любая микроподтека или шероховатость в узле соединения может привести к попаданию воздуха или загрязнению — а это уже риск срыва процесса брожения.

В одном из цехов мы устанавливали крестовины из AISI 316L с электрохимической полировкой — поверхность становилась зеркальной, что облегчало очистку и существенно продлевало срок службы. Кстати, электрохимическая полировка — не прихоть, а необходимая процедура в пищевой отрасли, где требования к гигиене очень жесткие.

Технические параметры и эксплуатационные нюансы

При выборе крестовины нужно учитывать несколько важных параметров. В первую очередь — диаметр труб и давление внутри системы. Стандартные размеры варьируются от 1/2 дюйма до нескольких дюймов, и каждая крестовина рассчитана на определенный рабочий и максимальный избыточный давление (PN), обычно от PN10 до PN40 и выше.

Толщина стенки зависит от назначения — в пищевой промышленности часто используют легкие варианты, но если речь идет о промышленном оборудовании с высоким давлением, лучше взять усиленные крестовины.

Еще момент — уплотнения. Нержавеющая крестовина обычно комплектуется уплотнительными кольцами из пищевого силикона или EPDM, которые должны быть совместимы с продуктом и температурой. У меня был опыт, когда из-за неподходящего уплотнителя на одном узле началась утечка пара, и пришлось срочно менять всю систему уплотнений.

Сравнение с аналогами и альтернативными материалами

Конечно, нержавейка не единственный материал для крестовин. В некоторых случаях используются латунные, бронзовые или пластиковые изделия. Но для пищевой и пивоваренной отрасли, где на первом месте стоит гигиена и коррозионная стойкость, нержавеющая крестовина — безальтернативный выбор.

По сравнению с пластиковыми фитингами, металл устойчив к механическим повреждениям, температурным перепадам и химическим веществам. А в отличие от латуни, нержавейка не выделяет посторонних запахов и не меняет вкус продукта.

Рекомендации по монтажу и эксплуатации

Монтаж крестовины требует аккуратности. Важно избегать перекосов и чрезмерного усилия при сборке — это может повредить уплотнения и привести к протечкам. Важно использовать подходящий инструмент и контролировать момент затяжки.

Я часто рекомендую клиентам не пренебрегать регулярным осмотром и профилактическим обслуживанием — особенно в сложных технологических линиях. Иногда даже визуальный осмотр помогает выявить мелкие проблемы до того, как они выльются в серьезный сбой.

Практический пример из производства

В одном из наших проектов по модернизации линии розлива напитков мы столкнулись с тем, что стандартные крестовины из AISI 304 начали покрываться пятнами ржавчины уже через полгода эксплуатации. После анализа выяснилось, что вода, используемая в CIP, имела повышенное содержание хлоридов — агрессивное для 304-й стали вещество.

Решением стало полное перевооружение на крестовины из AISI 316L с электрохимической полировкой. Это потребовало дополнительных затрат, но в итоге окупилось за счет отказа от простоев и уменьшения затрат на ремонт.

Заключение

Нержавеющая крестовина — это не просто деталь, а важный узел, от которого зависит надежность и безопасность трубопроводных систем в пищевой, пивоваренной и фармацевтической промышленности. Выбирая крестовину, стоит внимательно подходить к выбору марки стали, способу изготовления и качеству обработки поверхности.

Опыт работы с AISI 304 и 316 показывает, что каждый вариант имеет свои плюсы и минусы, и правильный выбор зависит от условий эксплуатации. Не стоит экономить на качестве — лучше вложиться один раз, чем потом терять время и деньги на устранение проблем.

Если вы работаете с нержавеющими трубами и фитингами, нержавеющая крестовина должна стать вашим надежным партнером, который обеспечит стабильную работу оборудования и сохранит качество продукта на высшем уровне.

Более подробную информацию вы можете найти на сайте https://fiting.top/ – поставщик нержавеющей трубопроводной арматуры.
